## 深度解析GB882銷軸尺寸規定：從基礎到專業的全面指南 ### 引言 在機械設計與制造領域，銷軸作為一種重要的連接元件，其尺寸規范直接關系到設備的安全性和穩定性。GB882標準作為銷軸尺寸的重要參考依據，為工程師們提供了詳盡的尺寸和性能 要求。本文將深入解析GB882銷軸尺寸規定，從基礎概念到專業應用，帶您全面了解這一標準。

### 一、GB882銷軸標準概述 **GB882-2008**標準全稱《銷軸》，是當前我國銷軸尺寸及性能的主要規范之一，它替代了舊版的GB/T 882-1986標準。該標準詳細規定了公稱直徑d=3mm～100mm的銷軸的各項技術要求，包括尺寸、公差、材料、熱處理等，適用于各類機械設備中的銷軸連接。

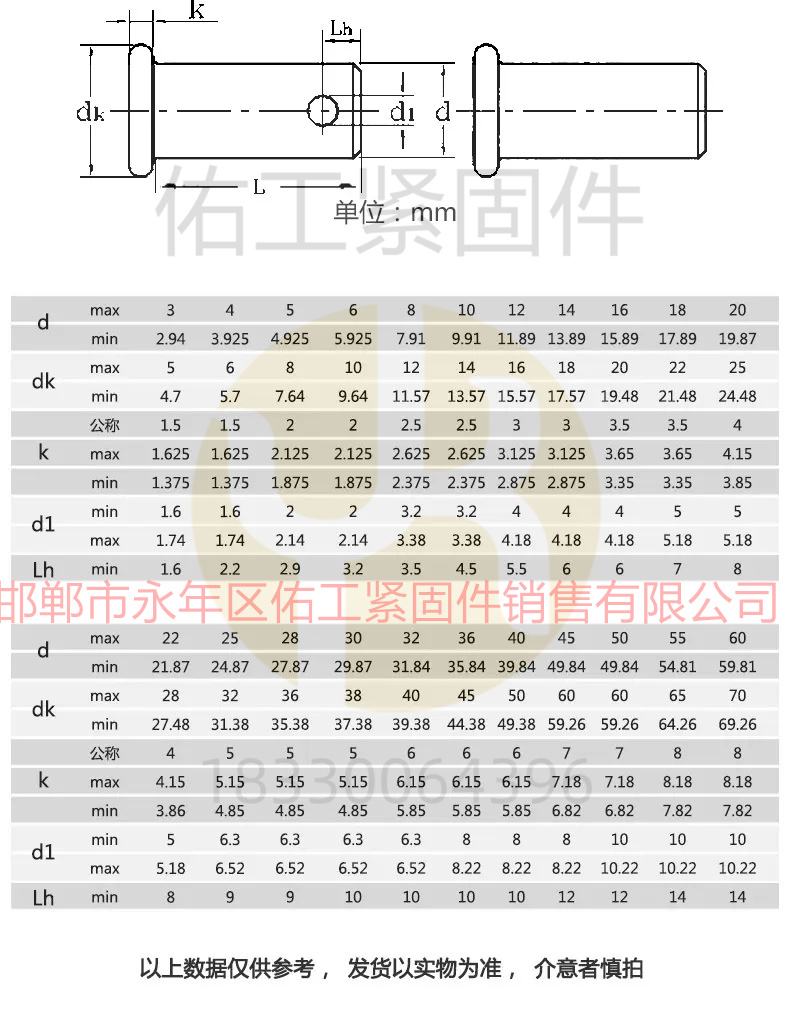

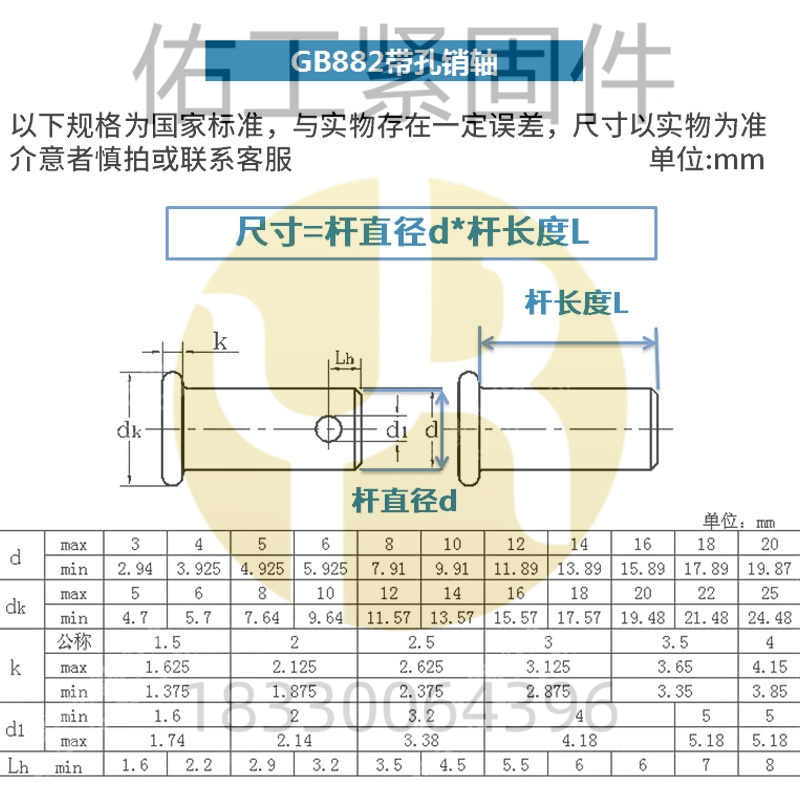

 下面附M3-M60規格尺寸供參考：

### 二、銷軸的基本尺寸規定 #### 1. 直徑尺寸 GB882標準中，銷軸的直徑是關鍵尺寸之一。其公稱直徑范圍從3mm到100mm，覆蓋了從小型精密儀器到大型機械設備的廣泛應用場景。不同直徑的銷軸適用于不同的負載和工作環境，選擇時需根據具體需求進行。

#### 2. 長度尺寸 銷軸的長度同樣重要，它決定了連接的穩定性和可靠性。GB882標準并未直接規定具體的長度尺寸，而是根據實際應用情況靈活設計。通常，銷軸的長度與其直徑成正比，以確保足夠的連接強度和剛度。

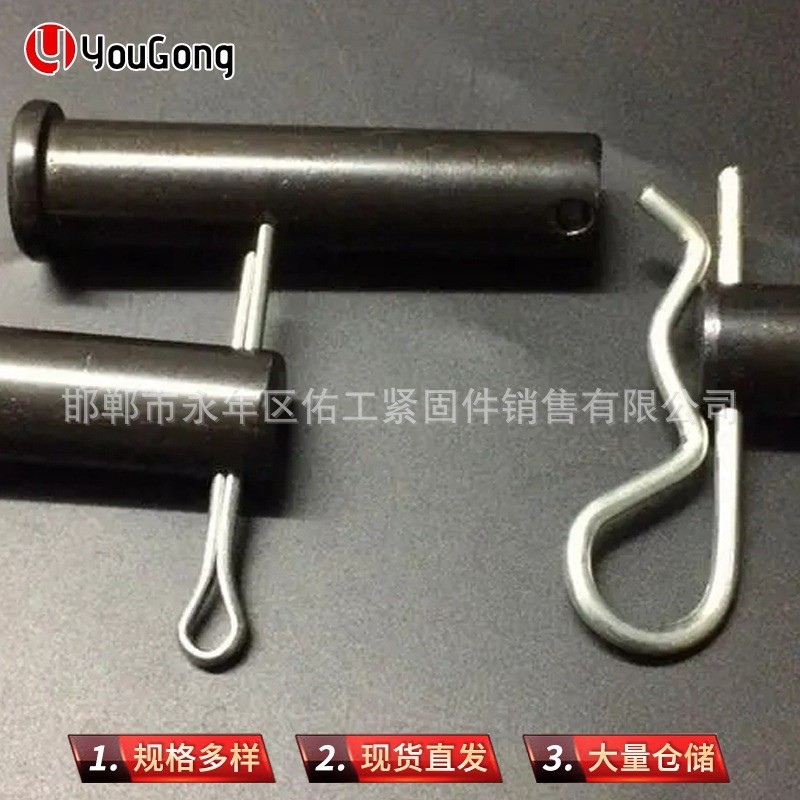

#### 3. 形狀與類型 GB882標準還規定了銷軸的不同形狀和類型，以適應不同的連接需求。例如，A型銷軸無開口銷的孔，適用于簡單連接；B型銷軸帶開口銷的孔，適用于需要更高安全性的連接。此外，還有特殊形狀和定制的銷軸，以滿足特定工況下的連接需求。

### 三、尺寸計算的特殊規定 在某些情況下，銷軸的長度尺寸不能簡單地通過公式l-le計算得出。此時，GB882標準要求在標記中明確注明所需的尺寸，并確保該尺寸不小于標準中規定的最小值。這一規定確保了銷軸在設計和制造過程中的精確性和一致性。

### 四、材質與性能要求 除了尺寸要求外，GB882標準還對銷軸的材質和性能進行了嚴格規定。常見的銷軸材質包括不銹鋼、碳鋼、黃銅和鋁合金等。不同材質的銷軸具有不同的機械性能和耐腐蝕性能，適用于不同的工作環境。標準還規定了銷軸的性能等級（如160HV）和產品等級（如A級），以確保其滿足特定的使用要求。

### 五、銷軸連接的構造與應用 GB882標準還涉及銷軸連接的構造和應用方面的規定。例如，銷軸連接適用于鉸接柱腳、拱腳以及拉索、拉桿端部的連接。在連接過程中，銷軸與耳板的配合是關鍵。標準規定銷軸孔中心應位于耳板的中心線上，孔徑與直徑相差不應大于1mm。同時，耳板兩側寬厚比b/t不宜大于4，以確保連接的強度和穩定性。

### 六、實際應用案例與注意事項 在實際應用中，銷軸的選擇和安裝需要綜合考慮多種因素，如機器負荷、運轉時的振動程度、環境溫度等。以下是一些常見的應用案例和注意事項： - **案例一**：在重型機械設備中，常采用大直徑、高強度的銷軸來確保連接的可靠性。 - **案例二**：在精密儀器中，需要選用高精度、低摩擦的銷軸來確保傳動的準確性。 - **注意事項**：銷軸在使用過程中應保持干凈，避免油污和腐蝕；定期檢查銷軸是否有磨損或裂紋，及時更換損壞的銷軸。

### 結語 通過本文的解析，相信您對GB882銷軸尺寸規定有了更全面的了解。GB882標準作為銷軸設計和制造的重要依據，為工程師們提供了詳盡的技術指導。在實際應用中，我們應嚴格遵循標準規定，確保銷軸連接的可靠性和安全性。 舉報/反饋
