高強(qiáng)度鋼結(jié)構(gòu)大六角型螺栓（HS螺栓）技術(shù)詳解

一、概述

HS螺栓（High-Strength Hexagon Head Bolt）是鋼結(jié)構(gòu)工程中用于高承載連接的關(guān)鍵緊固件，因其大六角頭部設(shè)計(jì)而得名。其核心特點(diǎn)是高抗拉強(qiáng)度、優(yōu)異的抗剪切性能及可靠的軸向預(yù)緊力控制，廣泛應(yīng)用于橋梁、高層建筑、重型廠房等對(duì)結(jié)構(gòu)安全性要求極高的領(lǐng)域。

二、結(jié)構(gòu)組成

HS螺栓連接副由以下部件構(gòu)成：

1. 螺栓：大六角頭部設(shè)計(jì)，提供更大的扳擰接觸面，確保安裝扭矩的穩(wěn)定性。

2. 螺母：配套六角螺母，與螺栓螺紋精密配合。

3. 雙墊圈：上下各一片，作用包括：

   - 分散接觸面壓力，減少螺栓頭/螺母對(duì)連接板的壓痕。

   - 防止因表面粗糙度導(dǎo)致的預(yù)緊力損失。

   - 部分設(shè)計(jì)中墊圈帶倒角，引導(dǎo)螺栓對(duì)中安裝。

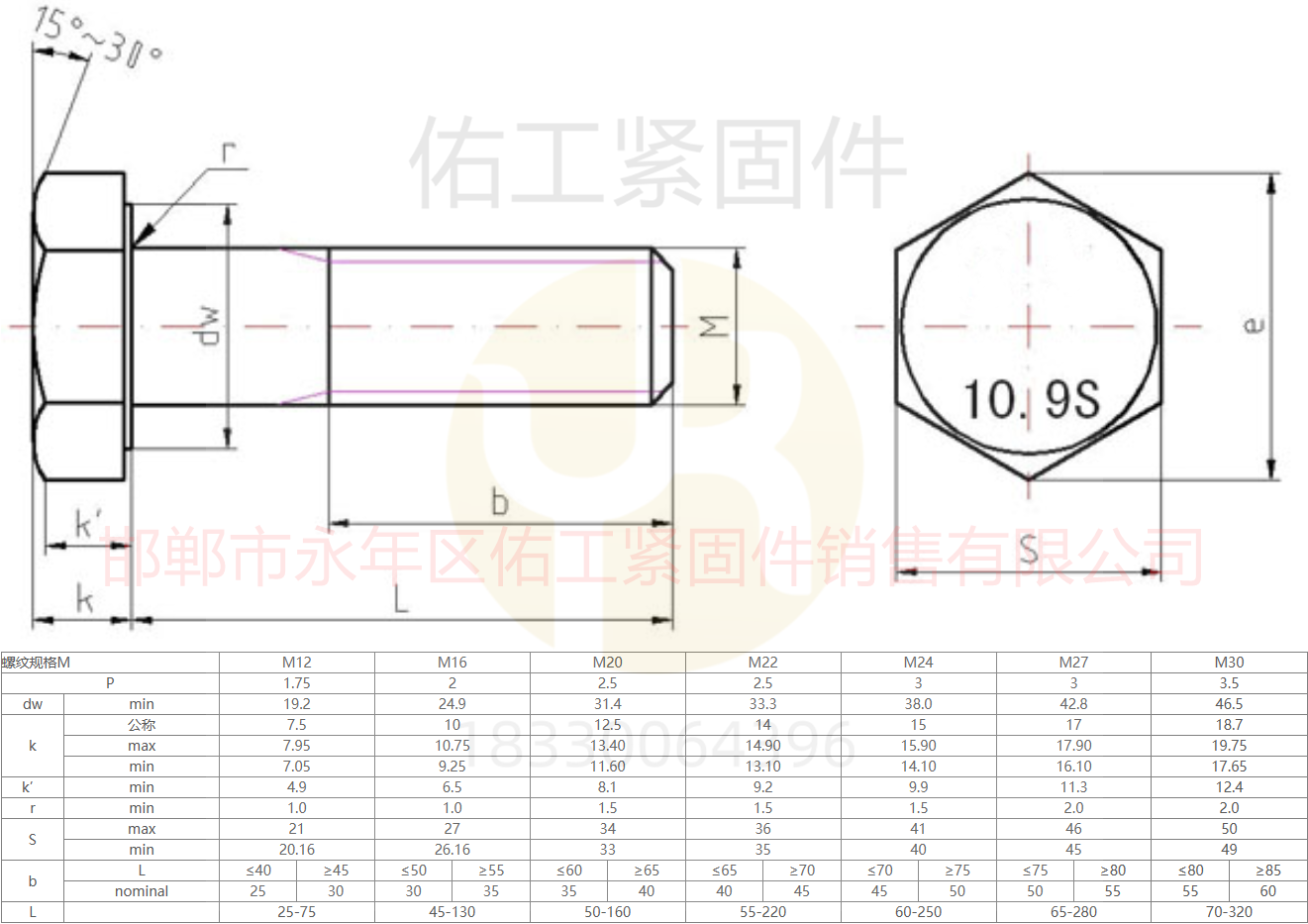

三、規(guī)格參數(shù)

- 直徑范圍：M16-M30（常用規(guī)格），特殊工程可擴(kuò)展至M36。

- 長(zhǎng)度范圍：55mm-150mm（桿身長(zhǎng)度不含頭部）。

- 適用標(biāo)準(zhǔn)：參考中國(guó)GB/T 1228-1231或國(guó)際ISO 7412標(biāo)準(zhǔn)。

四、材質(zhì)與工藝

1. 螺栓材質(zhì)（M16-M24）：

   - 20MnTiB合金鋼：替代傳統(tǒng)20CrMnTi的高性能材料。

   - 性能優(yōu)勢(shì)：

     - 淬透性：油中臨界淬透直徑14-27mm，確保大截面螺栓芯部硬度均勻。

     - 加工性：正火后切削性能優(yōu)良，冷鐓成型效率高。

     - 疲勞強(qiáng)度：滲碳后抗循環(huán)載荷能力突出，降低缺口敏感性。

   - 熱處理工藝：

     - 淬火+回火（調(diào)質(zhì)處理），表面硬度33-39HRC。

     - 抗拉強(qiáng)度1040-1240MPa，屈服強(qiáng)度≥940MPa，延伸率≥10%。

2. 螺母材質(zhì)：

   - 10B21/35K冷鐓鋼：低碳合金鋼，熱處理后硬度98HRB-32HRC。

   - 設(shè)計(jì)要求：保證與螺栓匹配的強(qiáng)度等級(jí)（如8.8級(jí)、10.9級(jí)）。

3. 墊圈材質(zhì)：

   45#中碳鋼：熱處理后硬度35-45HRC，兼具硬度和韌性。

五、力學(xué)性能指標(biāo)

| 參數(shù)          | 螺栓（20MnTiB） | 螺母（10B21） | 墊圈（45#）  |

|---------------|------------------|---------------|--------------|

| 抗拉強(qiáng)度      | 1040-1240MPa    | ≥1040MPa      | -            |

| 屈服強(qiáng)度      | ≥940MPa         | -             | -            |

| 表面硬度      | 33-39HRC        | 98HRB-32HRC   | 35-45HRC     |

| 楔負(fù)載        | 255-304kN       | -             | -            |

| 延伸率        | ≥10%            | -             | -            |

六、表面處理技術(shù)

1. 螺栓：氧化發(fā)黑（Black Oxide）

   - 形成Fe?O?保護(hù)膜，厚度約0.5-1.5μm，防銹能力中等。

   - 表面摩擦系數(shù)穩(wěn)定，利于控制預(yù)緊力。

2. 螺母與墊圈：磷化（Phosphating）

   - 生成磷酸鹽結(jié)晶層（如鋅系/錳系磷化），厚度5-20μm。

   - 功能：

     - 增強(qiáng)防銹能力。

     - 通過(guò)調(diào)整磷化膜粗糙度，與發(fā)黑螺栓配合實(shí)現(xiàn)摩擦系數(shù)偏差≤15%（EN標(biāo)準(zhǔn)）。

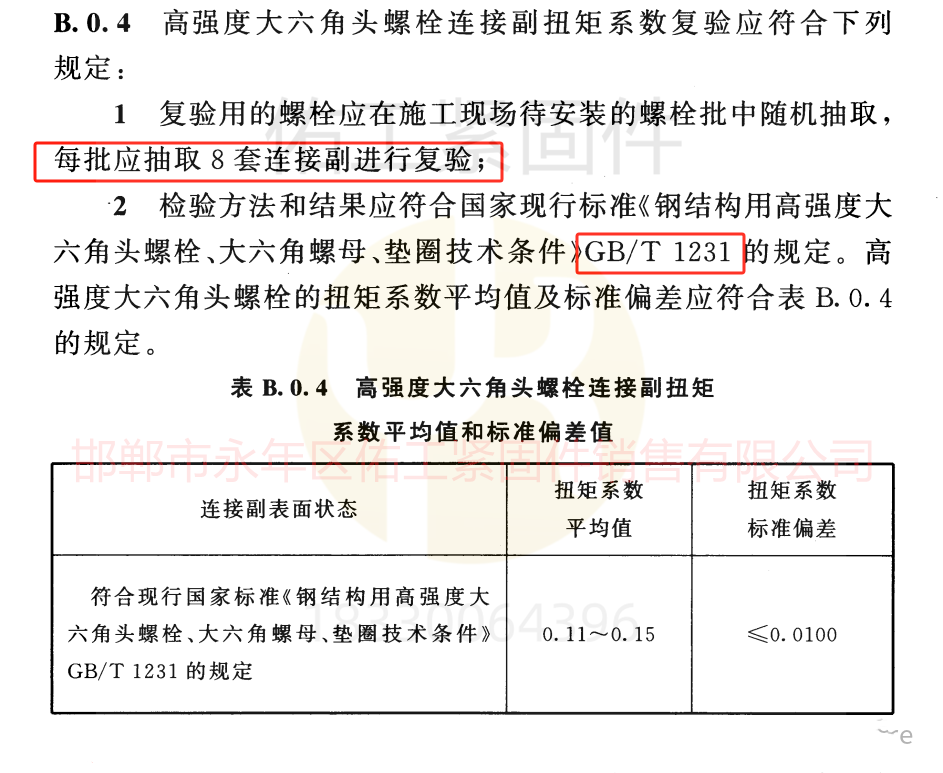

3. 配套原理：

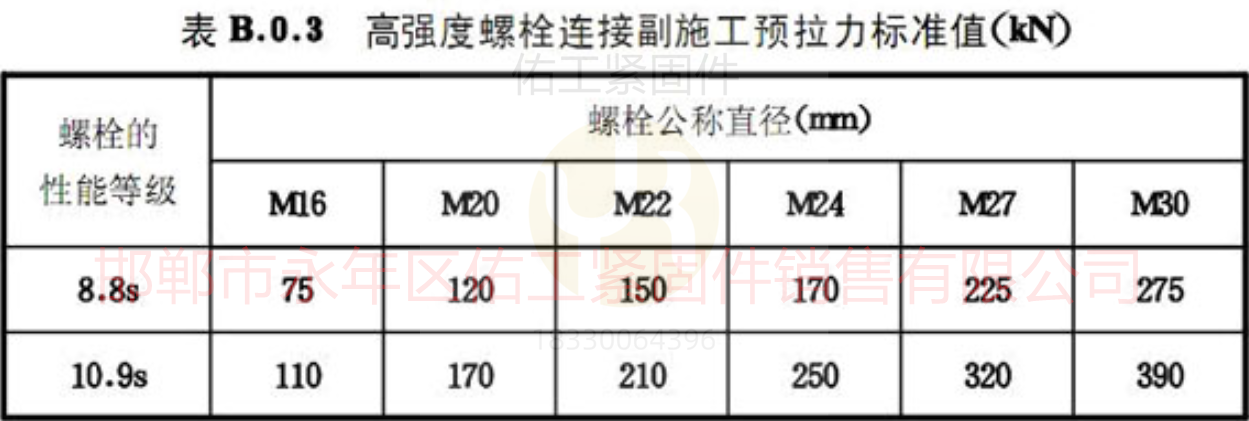

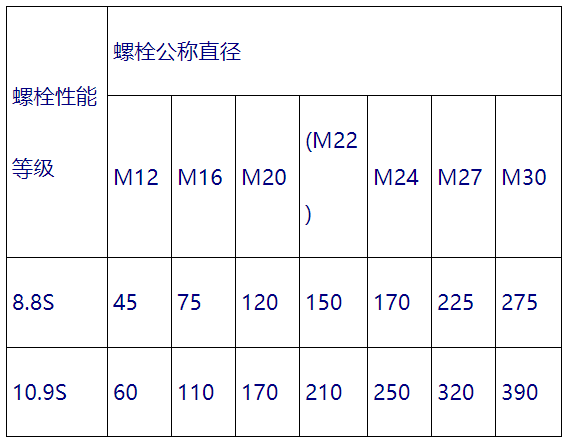

   - 國(guó)家標(biāo)準(zhǔn)GB/T 1231規(guī)定連接副緊固軸力標(biāo)準(zhǔn)值0.155-0.187（無(wú)潤(rùn)滑狀態(tài)）。

   - 差異化表面處理確保扭矩系數(shù)（\( K = T/(F·d) \)）穩(wěn)定，避免預(yù)緊力離散。

七、特殊規(guī)格要求（M27-M30）

-材質(zhì)升級(jí)：采用35VB鋼（高強(qiáng)度螺栓專用鋼）。

性能特點(diǎn)：

  抗拉強(qiáng)度≥1200MPa，沖擊韌性≥60J（-20℃）。

  高缺口敏感性抗力，適用于動(dòng)態(tài)載荷環(huán)境。

  熱軋退火態(tài)加工，改善冷鐓成型性。

典型應(yīng)用：風(fēng)電塔筒、海洋平臺(tái)節(jié)點(diǎn)、重載鐵路橋梁。

八、選型與施工要點(diǎn)

1. 扭矩控制：需根據(jù)公式 \( T = K \cdot F \cdot d \) 計(jì)算安裝扭矩，定期校驗(yàn)電動(dòng)扳手精度。

2. 防松措施：雙螺母或預(yù)置式墊圈（如Nord-Lock）用于振動(dòng)環(huán)境。

3. 腐蝕防護(hù)：

   - 高濕度/鹽霧環(huán)境建議升級(jí)為熱浸鍍鋅或達(dá)克羅涂層。

   - 避免異種金屬接觸（如不銹鋼與碳鋼墊圈）。

4. 驗(yàn)收標(biāo)準(zhǔn)：

   - 批量抽檢楔負(fù)載試驗(yàn)，確保無(wú)頸縮斷裂。

   - 磁粉探傷檢測(cè)表面裂紋。

九、應(yīng)用場(chǎng)景對(duì)比

| 場(chǎng)景            | 推薦規(guī)格     | 材質(zhì)選擇      | 表面處理      |

|-----------------|-------------|---------------|--------------|

| 常規(guī)鋼結(jié)構(gòu)廠房  | M16-M24     | 20MnTiB       | 發(fā)黑+磷化    |

| 跨海橋梁        | M22-M30     | 35VB          | 熱浸鍍鋅     |

| 重型機(jī)械地腳    | M30-M36     | 35VB+10B21    | 達(dá)克羅涂層   |

通過(guò)以上技術(shù)解析，HS螺栓的設(shè)計(jì)充分體現(xiàn)了材料科學(xué)、力學(xué)性能與工藝控制的協(xié)同優(yōu)化，是鋼結(jié)構(gòu)工程中不可或缺的“安全衛(wèi)士”。實(shí)際應(yīng)用中需嚴(yán)格遵循設(shè)計(jì)規(guī)范，確保結(jié)構(gòu)連接的可靠性。
