地腳螺栓系統：從精準選型到可靠錨固——構建設備與結構的“安全基石”
在石油化工、電力能源、重型機械及大型建筑結構中，每一臺靜置的設備、每一根聳立的鋼柱，其穩固運行的根基都依賴于一套看似簡單卻至關重要的組件——地腳螺栓及其配套的螺母、墊圈系統。它們如同建筑物的“根”，默默承受著各種復雜的荷載，確保安全。然而，選型不當、匹配錯誤或施工疏漏，都可能導致錨固失效，引發嚴重后果。
本文將以最新的國家及行業標準（如GB/T 3098.2、DL/T 1236-2021等）為依據，系統性地為您解讀地腳螺栓系統的選型邏輯、性能匹配與核心要點，助您構筑堅實可靠的安全基礎。
一、 地腳螺栓：設計是“根”，型式決定錨固機理

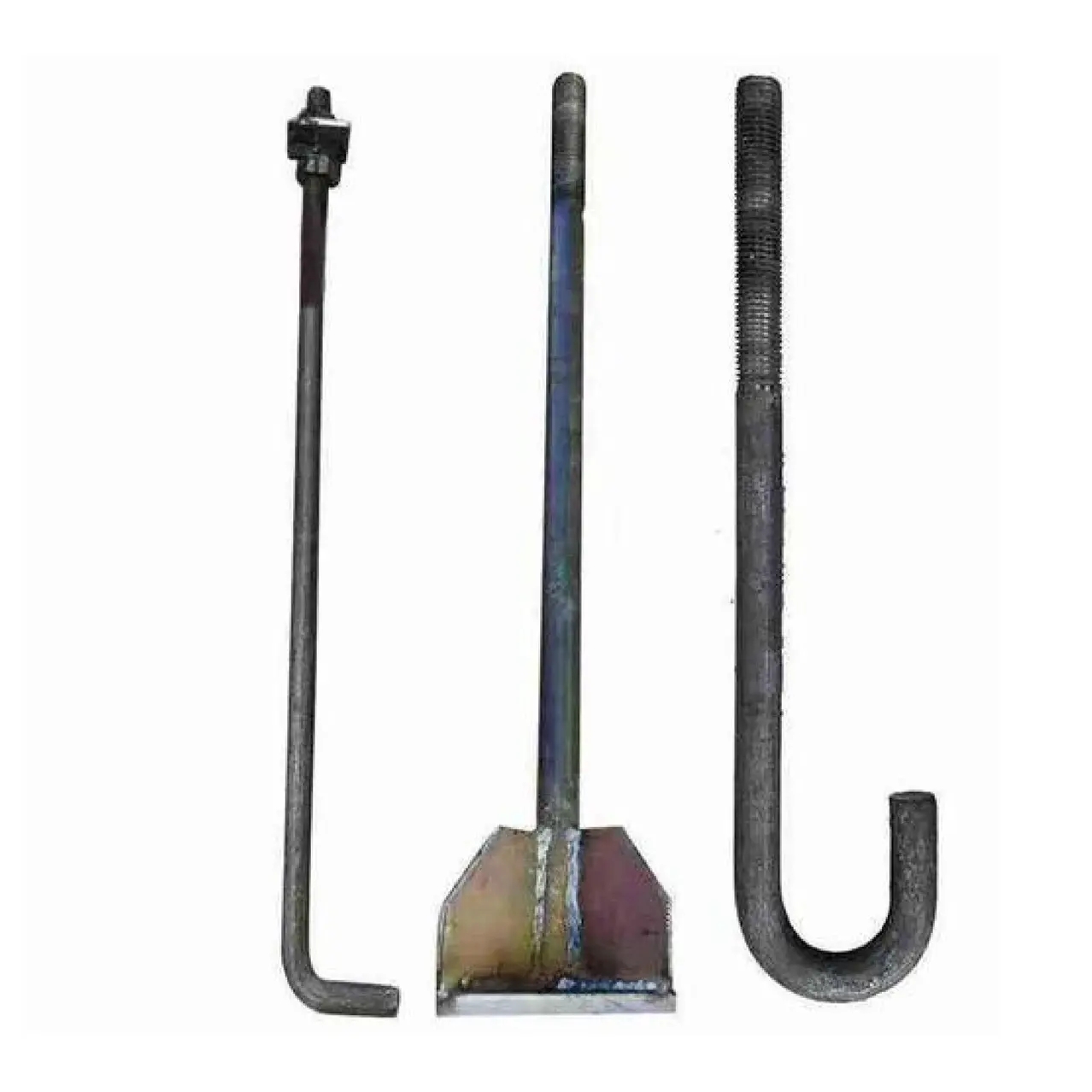

地腳螺栓（錨栓）的選型遠非僅憑直徑決定。根據《地腳螺栓標準圖》，標準化的A至E型設計，分別針對不同的受力與施工場景：

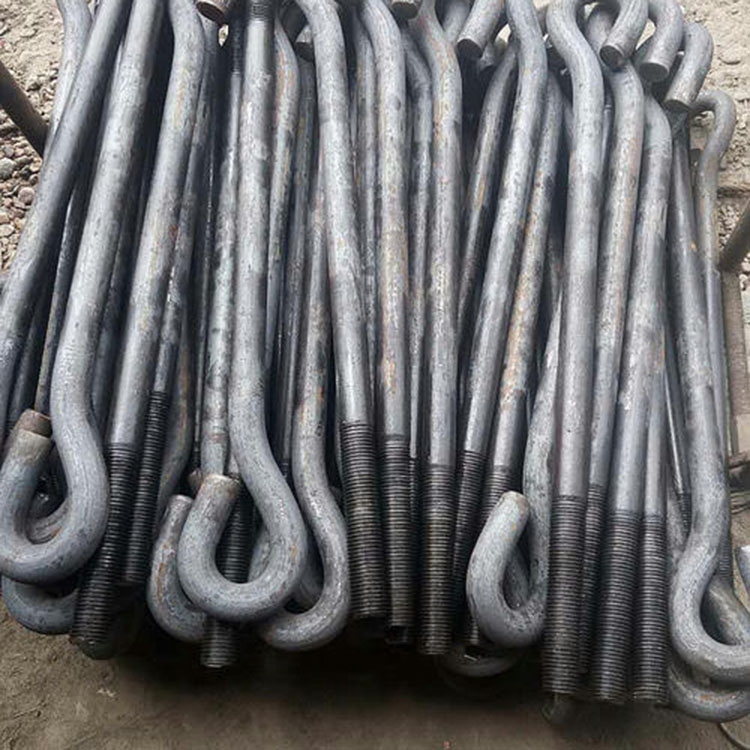

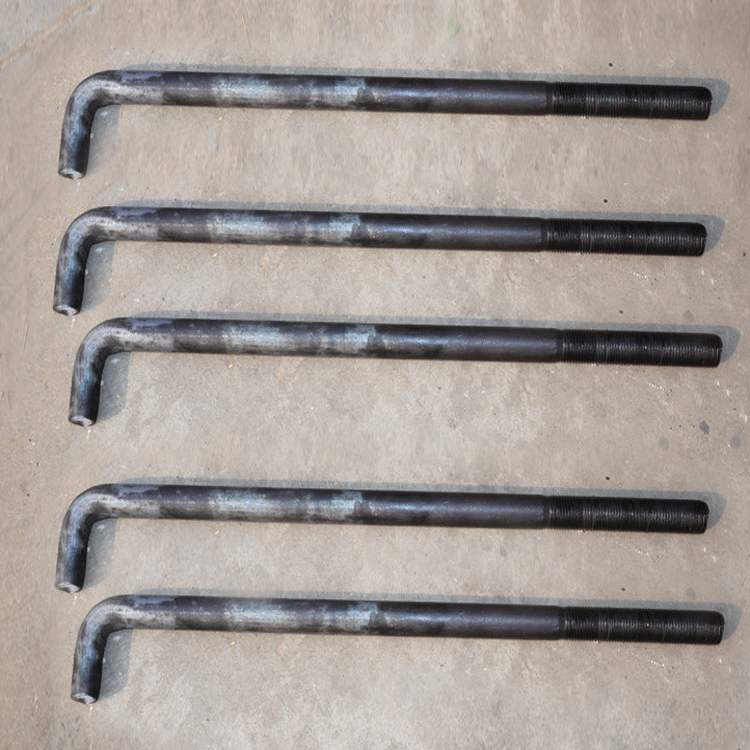

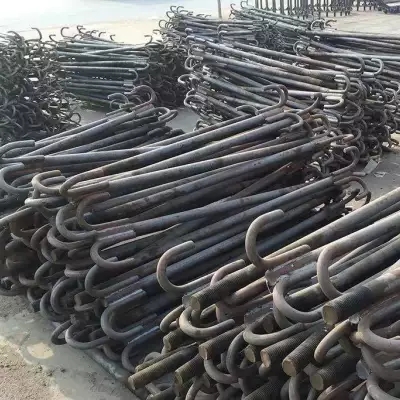

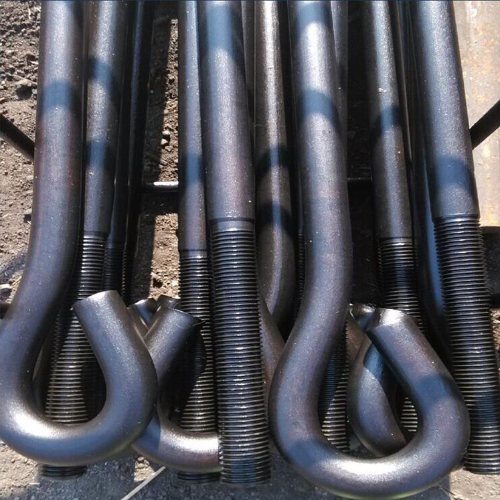

A型（直鉤式）：適用于小型設備和鋼柱基礎，主要依賴混凝土的粘結力。

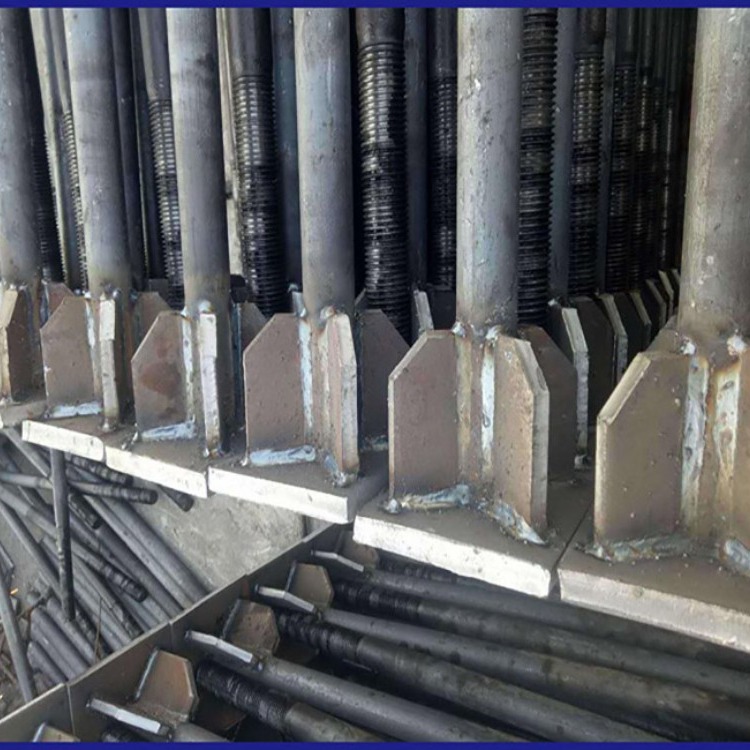

B型（加勁錨板式） & C型（雙螺母錨板式） & D型（錨爪式）：廣泛應用于重載設備和構架基礎。它們通過焊接加勁肋、錨板或機械錨爪，將螺栓拉力有效轉化為混凝土的承壓力，提供更強的抗拔能力。
E型（套管式）：專為安裝精度要求高的設備設計，通過預埋套管實現二次調整，便利安裝。
選型核心參數：
錨固長度 (La)：決定抗拔力的核心，與混凝土強度（C30為基準）和螺栓直徑直接相關。
性能等級：現代標準要求按 “性能等級”（如 4.6級、5.6級、8.8級）而非舊牌號選型。這直接對應其抗拉強度設計值（分別為160、200、310 N/mm2），是實現精準強度控制的基礎。
絲扣長度 (S)：必須滿足公式 S > 露頭長度(H) - 設備底板厚度(T) + 10mm，確保有效緊固與調整空間。
二、 配套螺母：強度“匹配者”，性能與熱處理是關鍵
螺母的使命是鎖緊螺栓，其強度必須與螺栓嚴格匹配，確保受力時螺栓桿被拉斷（可控失效），而非螺紋脫扣（危險失效）。
1. 性能等級匹配（鐵律）
螺母性能等級的數字（如5、8、10、12），代表其保證應力的1/100（單位：MPa）。它必須不小于配套螺栓性能等級小數點前的數字。
2. 標準螺母與高螺母的選擇
根據標準 GB/T 3098.2表A.1，高螺母（2型）比標準螺母（1型）更厚，其 m_min/D（最小高度/公稱直徑）比值通常≥0.9。
3. 材料與熱處理（強度的來源）
根據 GB/T 3098.2表3，并非所有螺母都需熱處理。但對于匹配高強螺栓的 8級（M16以上）、10級、12級螺母，必須由碳鋼經過“淬火并回火”處理。采購時必須確認此項工藝，否則螺母將成為整個連接的最薄弱環節。
4. 核心性能數據查詢
保證載荷：表4 是設計的“答案書”。例如，M30的8級螺母保證載荷為516,100N。設計載荷必須低于此值。
硬度：表6 規定了各等級螺母的硬度范圍（HV、HB、HRC），是驗收時快速判斷其強度是否達標的重要依據。維氏硬度（HV）為仲裁方法。
三、 配套平墊圈：力的“傳遞者”與“保護者”
墊圈的作用常被低估，實則不可或缺。
功能：分散螺母對設備底板的壓應力，防止局部壓潰；保護底板表面，確保摩擦力有效傳遞。
選型匹配：根據螺栓/螺母性能等級匹配表，有推薦組合（RC）。例如，8.8級螺栓/8級螺母，推薦搭配200 HV級的平墊圈（見標準資料）。
技術要求：按 DL/T 1236表C.2，墊圈有明確的硬度等級（100/200/300 HV）、公差等級（C級）和表面處理要求。
四、 系統化選型與應用流程指引
遵循以下步驟，可系統化地完成地腳螺栓系統的設計與選型：
步驟一：確定地腳螺栓
根據工況選型：輕載、重載、可調？選擇對應的A-E型。
計算確定規格：根據荷載計算所需螺栓直徑（D）及性能等級（如5.6級）。
確定關鍵尺寸：依據圖紙確定露頭長度（H）、錨固長度（La），并計算絲扣長度（S）。
步驟二：匹配螺母
匹配性能等級：為5.6級螺栓匹配≥6級的螺母；為8.8級螺栓匹配≥8級的螺母。
選擇螺母類型：關鍵部位、重載情況，優選高螺母（2型）。
校核承載能力：查詢 表4，確保所選螺母的“保證載荷”大于設計載荷。
獲取安裝尺寸：查詢 表6，獲取對邊寬度（s，決定扳手規格）、螺母高度（m）等尺寸。
步驟三：匹配墊圈
根據螺栓/螺母等級，選擇推薦硬度等級（RC）的平墊圈。
步驟四：制造與施工控制
制造公差：螺栓長度公差按IT17級（最大±20mm），未注尺寸與幾何公差按GB/T 3103.1 C級。
螺紋保護：絲扣需妥善防護，避免生銹或粘連混凝土。
精準預埋：采用鋼制定位模板，嚴格控制螺栓組的標高、垂直度與間距。
緊固扭矩：按設計要求使用扭矩扳手進行最終緊固。
五、 結語：安全，源于對標準的每一分尊重
地腳螺栓系統，是將宏偉設計轉化為穩固現實的物理紐帶。其安全性并非源于單個部件的強大，而在于螺栓、螺母、墊圈三者之間精密的性能匹配，以及從設計、選型、制造到施工的全流程標準遵循。
微信搜索公眾號：佑工緊固件 緊固件知識全知道選擇我們，您選擇的不僅是一組高品質的緊固件，更是一套基于國家與行業標準、經過嚴謹計算與驗證的整體錨固解決方案。我們深諳標準背后的工程邏輯，致力于為客戶提供從技術咨詢、精準選型到產品供應的全方位服務，與您共同筑牢每一處安全基石。
（本文內容基于GB/T 3098.2、DL/T 1236-2021及相關地腳螺栓標準圖集等技術資料編制，為通用性指導。具體工程應用請以設計文件及相關最新標準為準。）
