1.1 圖紙上一般要求包含緊固件的零件號（品番），強度等級，設計指示扭矩（中間值T），重要度和擰緊精度等。

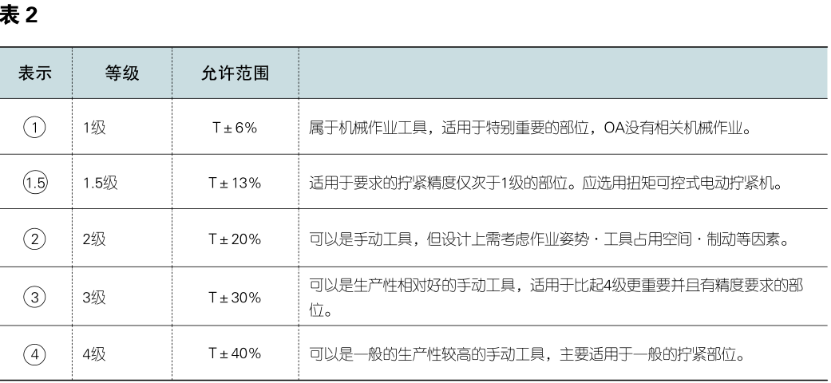

這些信息需要跟設計部門統一，方便后期工藝規劃和管理。重要度區分如表1所受，螺栓的擰緊部位、擰緊精度要求如表2所示。重要度和擰緊精度要求，都按照5個等級進行了劃分。

1.2  動態扭矩與靜態扭矩區分

動態扭矩是連接件在擰緊運動過程測的實時扭矩，又稱設計扭矩。帶有扭矩傳感器的擰緊工具可以輸出扭矩值和曲線，這種工具在現代化工廠中運用越來越普遍，反之，沒有帶扭矩傳感器的擰緊工具無法實現上述功能。

靜態扭矩是指連接件在擰緊完畢后，靜態狀態下測得的扭矩，主要通過扭矩QF扳手來實現。動態扭矩是對應設計扭矩，來滿足設計要求，而靜態扭矩對應檢查扭矩，滿足品質檢查，又稱為檢查扭矩。

國內有部分汽車主機廠，將動態扭矩與檢查扭矩相等，這樣會造成制造和品質檢查沖突，日系汽車廠一般設計扭矩不等于檢查扭矩，同樣檢查扭矩的中間值（T1）也不等同設計扭矩中間值。

主要原因是靜態和動態摩擦系數不一樣，動態扭矩由動態摩擦系數決定，靜態扭矩由靜態摩擦系數決定，而一般靜態摩擦系數＞動態摩擦系數，檢查扭矩范圍大部分情況都比設計扭矩范圍要大。

2.1  動態扭矩范圍，根據圖紙中間和擰緊精度可以進行理論計算，比如轉向機。

螺栓， 中間值為88N.m， 擰緊精度 ②，中性連接， 按照計算公式動態力矩下極限應該為88×0.8=70.4N.m， 上極限88×1.2=105.6N.m。為了科學管理和實用性原則，下極限需要進位取整，上極限退位取整，轉向機螺栓動態扭矩范圍為71-105N.m。

動態扭矩范圍設定，主要依據是設計要求的擰緊精度，擰緊精度要求越高，擰緊品質波動越少，要求的工藝水平也就越高。

考慮到成本因素，大部分螺紋擰緊精度都使用 ② 等級。

2.2  檢查扭矩范圍主要決定因素是螺紋連接類型，使用螺紋穩定劑情況等。

螺紋連接類型，通常分為三種：剛性連接、中間連接和軟性連接。判斷哪種連接類型？主要依據是螺栓或者螺母貼合點到目標扭矩，旋轉的角度。

螺紋穩定劑能夠有效的降低摩擦系數，有螺紋穩定劑的檢查扭矩中間值T1 ＜無螺紋穩定劑。通過多年實際積累，在不同類型，有無螺紋穩定劑下，檢查扭矩中間值和公差范圍

總裝扭矩品質要保證車型正確、擰緊部位、擰緊精度、防漏擰、擰緊角度值、防斜擰緊和結果趨勢管理等7個方面。針對這7個方面進行管理也叫扭矩防錯管理。

3.1　車型防錯

同一條生產線，一般會同時產生幾種車型，大部分?jǐn)Q緊工具都是同用的，車型防錯就很有必要。

現代化工廠一般都會導入生產指示系統，系統主要由AVI、Lcp 和QIS 三部分組成。

AVI：生產指示系統，車型信息通過生產指示系統傳輸給設備/ 擰緊槍。

LCP：生產線控制系統，控制生產線啟停，如AVI 反饋異常，LCP 就會控制生產線體的停止，防止不良流出。

QIS：質量情報系統，設備將工件裝配的品質數據上傳到QIS儲存。

總體來說，AVI 系統控制不良不流入，LCP 控制不良不流出，QIS 系統使不良可追溯。

3.2　部位防錯

同一車型，同一零件不同部位，怎么保證作業擰緊順序跟設備擰緊程序?qū)?yīng)？

一般有三種方法：通過設備增加位置傳感器檢查零件擰緊部位，設定擰緊順序，作業順序防錯。

其中，通過設備增加位置傳感器檢查零件擰緊位置保障度最高。

3.3　漏擰緊防錯

主要要求擰緊設備具有擰緊點數計算功能。工具設定擰緊點數=圖紙/ 實際工件要求擰緊點數。

帶扭矩傳感器的擰緊工具，每擰緊完畢1 次（含OK 和NG），輸出1 個信號，以此計算擰緊點數。

帶信號輸出的QL扳手，每擰緊完畢1 次，輸出1 個信號，以此計算擰緊點數。

帶防錯系統的氣槍：氣槍扭矩值與氣壓值存在對應關系。氣槍達到設定扭矩值時，外接氣壓傳感器輸出1 個信號，以此計算擰緊點數。

3.4　角度值防錯

適用于帶扭矩和角度傳感器的擰緊工具，如馬頭動力工具、阿特拉斯、博世等擰緊機。

在擰緊工具執行最后擰緊步驟時，實施角度監控。角度監控的意義在于監控螺紋是否燒結可能（軸力不足）或者滑牙可能（或軸力過大）。

3.5　斜擰緊防錯

斜擰緊的危害是不能提供充分的軸力導致最后部品脫落可能。

有帶扭矩和角度傳感器的擰緊工具設定方法，擰緊程序的第一步，擰緊機正轉720°（螺栓法蘭面與部品未貼合），如果扭矩≥ 20N.m，則判定為NG。

如果是普通擰緊工具，那么作業要領書明確檢查標準和自工序完結目視檢查。

3.6　趨勢管理

動態扭矩趨勢可以通過擰緊工具將扭矩上傳QIS 系統下載可以自動生成。檢查扭矩趨勢管理通過N 點管理抽檢測量和記錄重要扭矩，分析走向。如果不合格，需要重新調整工具。

針對人、設備和方法三個模塊進行標準化。規范作業手法，對應靠人保證的扭矩進行規范，形成作業要領書。設備調試、量產前對設備的防錯要進行測試，形成設備點檢或者測試表。明確重要扭矩的檢查規格和頻度，形成QC 工程表。按照《QC 工程表》要求的頻度抽檢重要扭矩，記錄數據和分析扭矩走向趨勢，形成N擰緊 點管理表。
